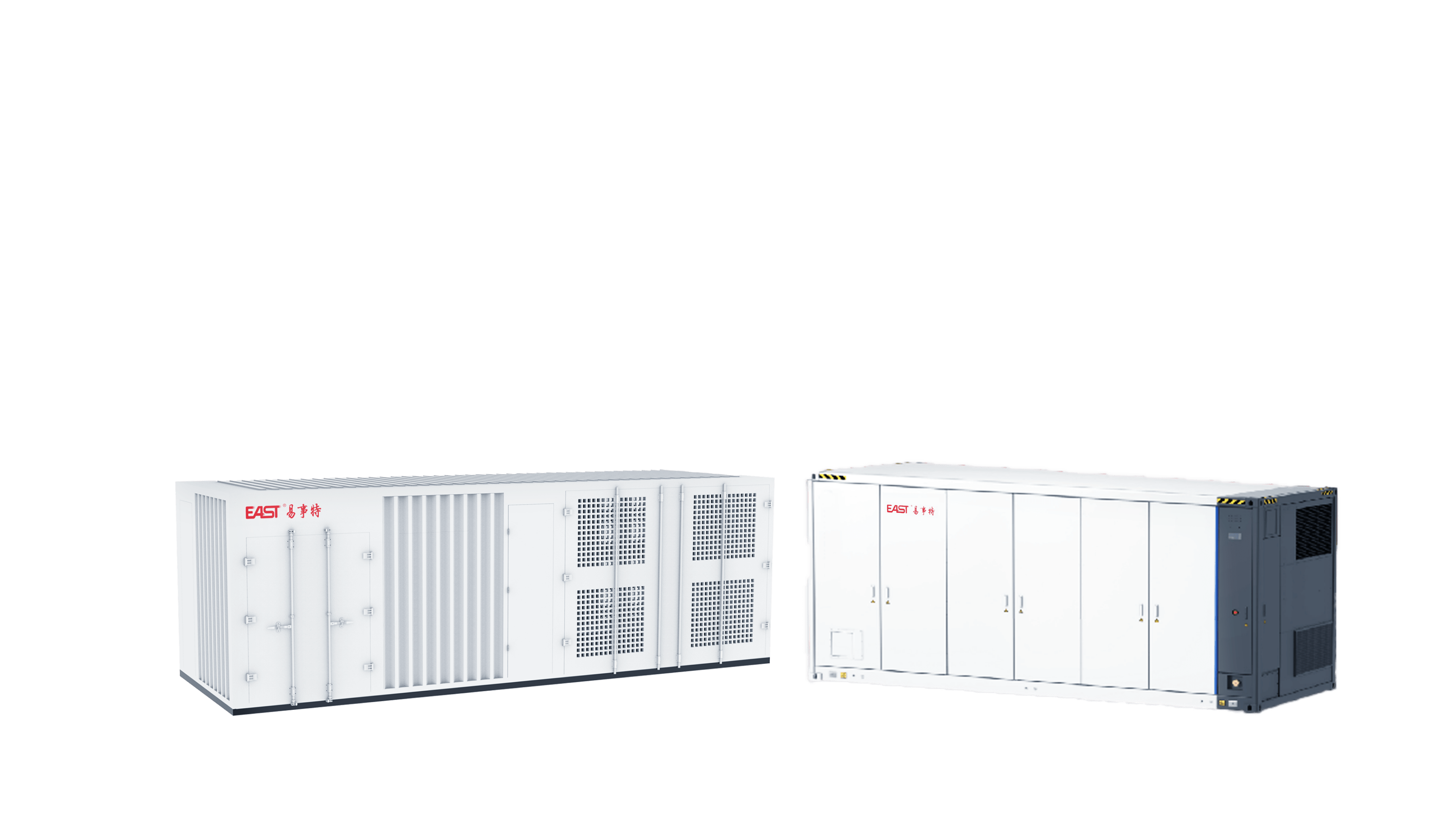

2.5MW/5MWh-2h<br>2.5MW/10MWh-4h<br>液冷集装箱储能系统

2.5MW/5MWh-2h<br>2.5MW/10MWh-4h<br>液冷集装箱储能系统

2.5MW/5MWh-2h
2.5MW/10MWh-4h
液冷集装箱储能系统

产品优势产品优势

方案灵活

·直流侧20尺标准集装箱，交流侧(35kV30尺&10kV20尺)标准化集装箱，集成度高，方便运输
·支持肩并肩背靠背布置，项目占地面积节约40%+

高可靠性

·PACK级IP67、箱级IP54、C5防腐，无惧严苛环境
·多级主动防护系统
·支持系统多种故障智能检测及温度失控检测保护功能

电网友好

·具备PQ、VF、SVG、VSG，支持高/低压穿越

·快速调度功能、离网运行和"黑启动”
·支持IEC61850协议和功率快速响应

高效率

·314Ah大电芯设计，降低度电成本16%+

·高效液冷散热，电池寿命、系统放电量同步提升

·整机系统预制舱交付，缩短30%建设周期

技术参数技术参数

产品规格

2.5MW/5MWh

2.5MW/10MWh

电池参数

电芯类型	3.2V/314Ah
系统电池配置	416S12P	416S12P*2
电池额定容量	5015.9616kWh	10031.92kWh
电池电压范围	1164.8~1497.6V
认证标准	IEC62619、 IEC62477、 IEC61000-6-2、 IEC61000-6-4、 IEC63056、 IEC62933、 UN38.3

储能变流器参数

交流侧额定功率	2500kW
交流侧电压畸变率	<3%
交流侧额定电压	AC690V
电压范围	586.5V~759V
功率因数	>99%
无功功率可调范围	-105%~105%
电压频率	50Hz(46.5Hz~51.5Hz)
隔离方式	变压器隔离
认证标准	EC62477、IEC61000、IEC62109

变压器参数

额定功率	2750kVA
电压变比	37±2x2.5%/0.69kV
组别	Dy11
认证标准	IEC60076、IEC62271

系统参数

变流升压一体机尺寸(宽x高x深)	9087x2896x2438mm
电池集装箱尺寸(宽x高x深)	6058x2896x2438mm	6058x2896x2438mm(x2)
变流升压一体机重量	20T
电池集装箱重量	≤44T	≤44Tx2
防护/防腐等级	IP54/C5
运行温度范围	-30°C~50°C
运行湿度范围	5%~95%(无冷凝)
最高工作海拔	4000m(>3000m降额)
电池温控方式	液冷
变流器冷却方式	智能风冷
消防系统(集装箱)	气溶胶+水消防+防爆风机(可燃气体)
系统通讯接口	CAN、 RS485、 LAN
对外系统通讯协议	Modbus TCP、IEC61850
