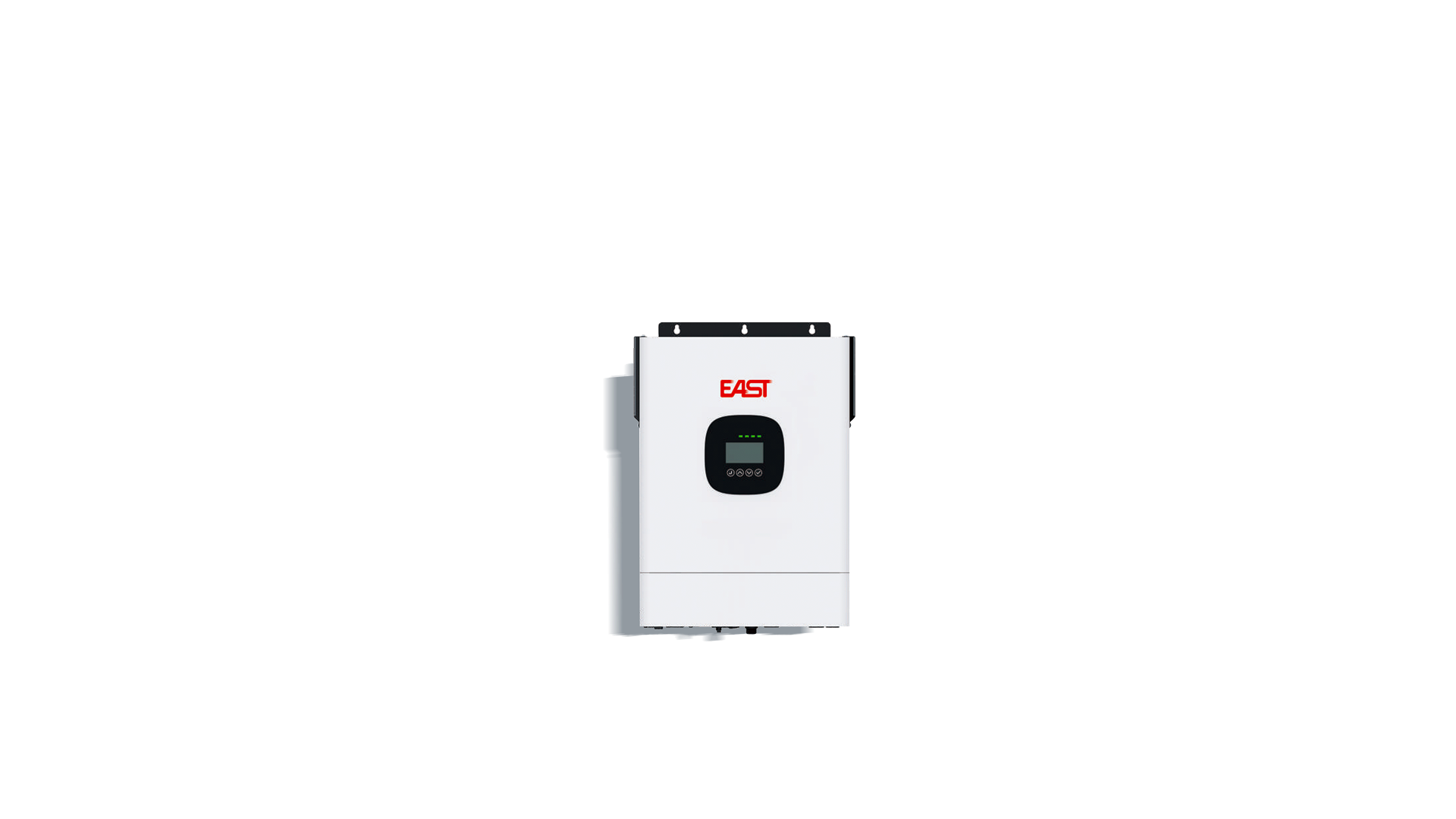

GF3K24H/3K24L/5K48H/5K48L
单相离网逆变器
产品优势
产品优势
灵活配置
根据偏好，灵活设置多种作模式
远程监控
可通过WiFi模块对系统进行实时远程监控和维护
用户友好的界面
LCD和按键设计，操作界面友好
高效率
充放电效率高，兼容锂电池和铅酸蓄电池
技术参数
技术参数
| 型号 | GF3K24H | GF3K24L | GF5K48H | GF5K48L |
型号
| 额定功率 | 3000VA/3000W | 5000VA/5000W | ||
| 并机功能 | 不支持 | 支持，最多并联6台 | ||
交流输入
| 额定输入电压 | 230VAC | 120VAC | 230VAC | 120VAC |
| 输入电压范围 |
170-280VAC PC 90~280VAC 家用 |
90~140VAC |
170-280VAC PC 90~280VAC 家用 |
90~140VAC |
| 额定输入频率 | 50/60Hz 自适应 | |||
| 输入频率范围 | 40~65Hz | |||
| 额定输入电流 | 20A | 36A | 32A | 61.33A |
| 最大输入电流 | 30A | 40A | 40A | 80A |
交流输出
| 额定输出电压 | 230VAC | 120VAC | 230VAC | 120VAC |
| 输出可设电压 |
220V 230V 40V |
100V 110V 120V |
220V 230V 240V |
100V 110V 120V |
| 输出可设频率 | 50Hz/60Hz | |||
| 额定输出电流 | 13.05A | 25.00A | 21.70A | 41.67A |
| 过载能力 |
逆变输出:110%-150%负載10s，≥ 150%负载5s,= 200%负载100ms 电网输出:≥150%负载5s，≥200%负载100ms |
|||
| 逆变电压谐波含量 | <5%，线性负载，<10%,非线性负载 | |||
| 效率(峰值) | 93% | |||
| 浪涌功率 | 6000VA，5个周期 | 10000VA,5个周期 | ||
| 切换时间 | 10ms(典型值) | |||
电池
| 电池类型 | 铅酸电池/锂电池 | |||
| 额定电压 | 24VDC | 48VDC | ||
| 充电电压 | 27VDC(默认值),24-29.2VDC可设范围 | 54VDC(默认值),48-58.4VDC可设范围 | ||
| 过压保护值 | 30.2VDC | 60.5VDC | ||
| 额定放电电流 | 130A | 113.7A | ||
PV/AC充电
| PV充电类型 | MPPT | |||
| 最大PV功率 | 4000W | 6000W | ||
| 最大PV开路电压 | 450VDC | |||
| MPPT工作电压范围 | 120~430VDC | |||
| 最大PV输入电流 | 18A | 27A | ||
| 最大PV充电电流 | 100A | |||
| 最大AC充电电流 | 100A | |||
| 最大电池充电电流 | 100A | |||
其他
| 尺寸(WxDxH)(mm) | 322x122x390 | 342x122x471 | 332x142x420 | |
| 净重(kg) | 9 | 11 | 12 | |
| 运行温度范围 | -10°C~50°C | |||
| IP等级 | IP20 | |||
| 保护 | 输入过欠压保护，输入过欠频保护，输出过载保护,输出短路保护,过温保护，风磨故障保护等 | |||
| 通讯接口 | USB/RS485, dry contact, WiFi(选配) | USB/RS232/RS485, dry contact,WiFiWiFi(选配) | USB/RS485,dry contact WiFi(选配) | |
