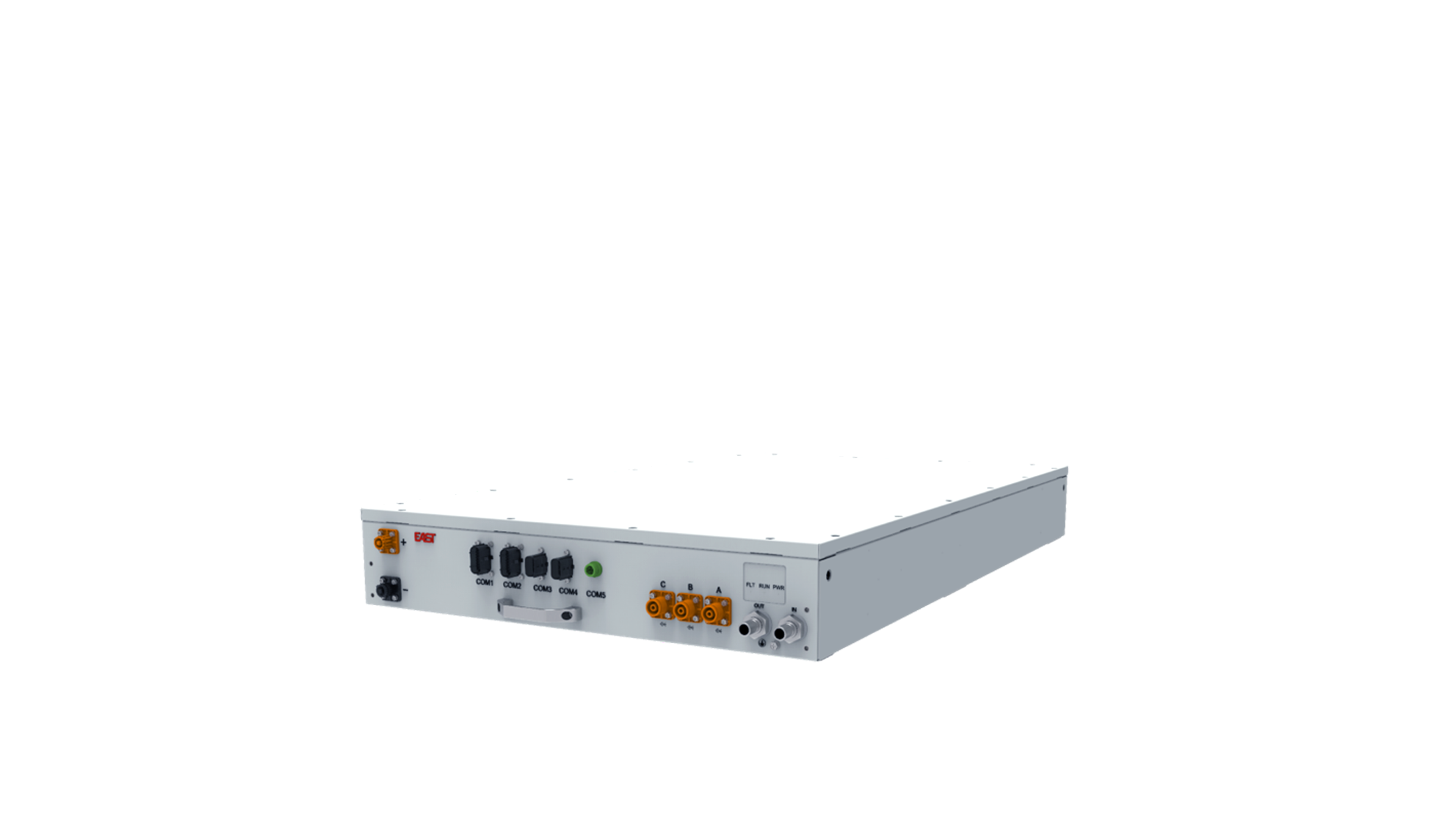

215kW液冷储能变流器模块
产品优势
产品优势
技术参数
技术参数
| 产品规格 | EAMPCS215KHV |
直流侧参数
| 最大直流电压 | 1500V |
| 最小直流电压 | 1000V |
| 工作电压范围 | 1000V~1500V |
| 最大直流电流 | 241A |
| 输入路数 | 1 |
交流侧参数
| 额定功率 | 215kW@50°C |
| 最大视在功率 | 235 kVA@45°C |
| 额定电网电压 | 690V |
| 交流线制 | 3P+PE |
| 电网电压范围 | -15% ~ +10% |
| 额定交流电流 | 180A@50°C |
| 最大交流电流 | 198A@45°C |
| 额定电网频率 | 50Hz |
| 允许电网频率 | 45~55Hz |
| 总电流波形畸变率 | <3% |
| 功率因数 | >99% |
| 无功功率可调范围 | -105% ~ +105% |
安全功能
| 保护 | 直流输入保护、交流侧输出保护、浪涌保护、电网短路/接地故障、绝缘阻抗、过温故障保护、低电压穿越、高电压穿越、防孤岛保护、交流过流/短路保护、直流过流/短路保护、直流极性反接、功率模块故障保护(IGBT) |
系统参数
| 最大效率 | 99% |
| 通讯协议 | RS485, CAN2.0 |
| 防护等级 | IP66 |
| 防腐等级 | C3 (可选C5) |
| 待机功耗 | <0.5%Pn |
| 通讯接口(对外) | RS485, CAN, Ethernet |
| 噪声 | <70dB |
| 冷却方式 | 智能液冷 |
| 尺寸(宽x高x深) | 780mm*155mm*1300mm (不含安装挂耳) |
| 工作海拔 | 4000m (3000m降额) |
| 符合标准 | GB/T34120,GB/T34133, IEC62477 |
