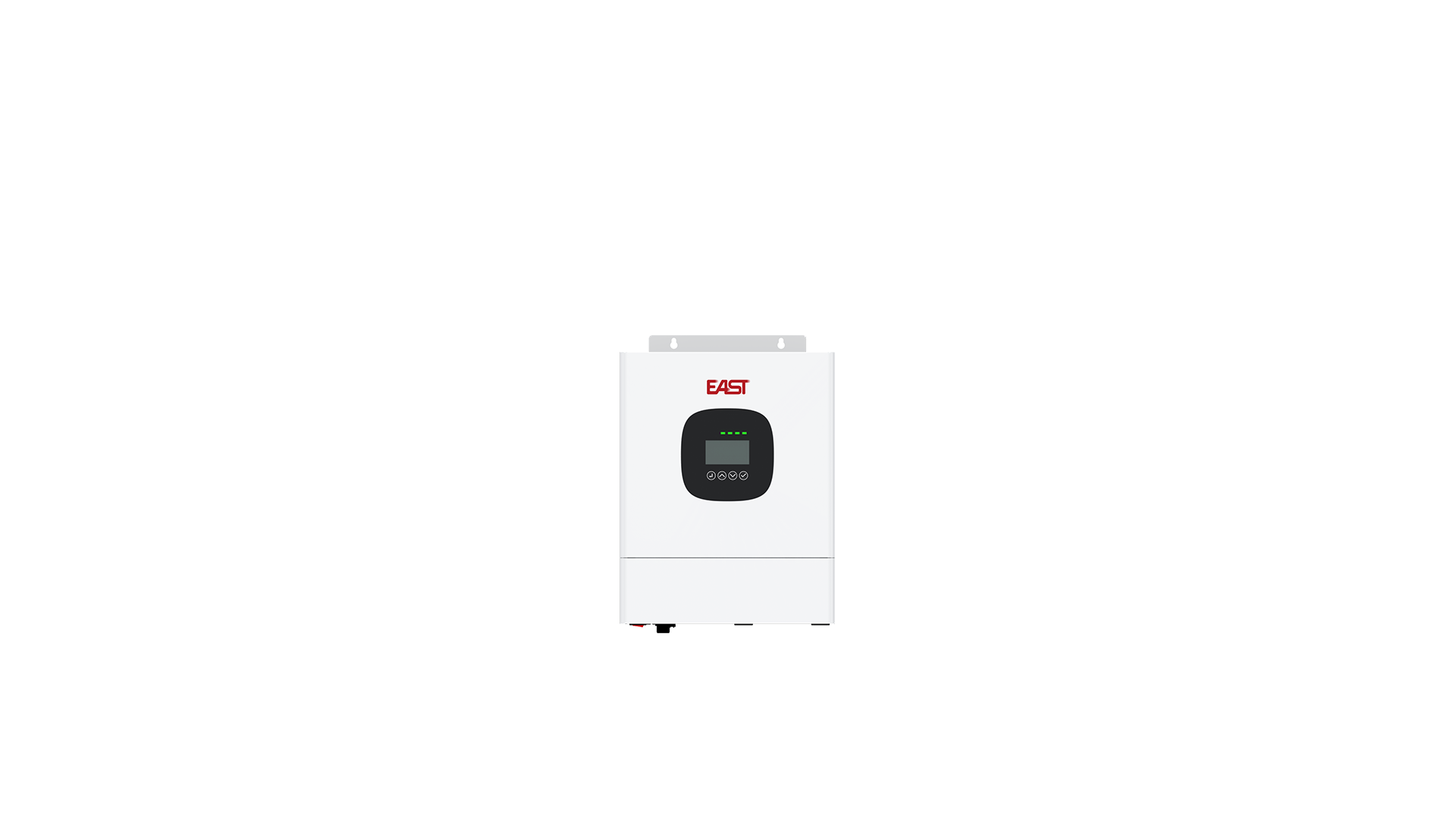

GF3K24H/GF5K48H
单相离网逆变器
产品优势
产品优势
灵活设置
根据偏好，灵活设置多种作模式
远程监控
可通过WiFi模块对系统进行实时远程监控和维护
界面友好
LCD和按键设计，操作界面友好
效率高
充放电效率高，兼容锂电池和铅酸蓄电池
技术参数
技术参数
| 型号 | GF3K24H | GF5K48H |
型号
| 额定功率 | 3000VA/3000W | 5000VA/5000W |
| 并机功能 | 不支持 | 支持，最多并联6台 |
交流输入
| 额定输入电压 | 230VAC | 230VAC |
| 输入电压范围 |
170~280VAC(个人电脑负载模式) 90~280VAC(家庭负载模式) |
|
| 额定输入频率 | 50/60Hz自适应 | |
| 输入频字范围 | 40-65Hz | |
| 额定输入电流 | 17.4A | 32A |
| 最大输入电流 | 20A | 40A |
交流输出
| 额定输出电压 | 230VAC | 230VAC |
| 输出可设电压 | 220N/230V/240V | 220V/230V/240V |
| 输出可设频率 | 50Hz/60Hz | |
| 额定输出电流 | 13.05A | 21.70A |
| 过载能力 | 105%-110% 负载 30s, 110%-130% 负载 10s, 130%-150% 负载 3s:150%-200% 负载 0.5s,≥ 200% 负载 0.25 | |
| 逆交电压谐波含量 | <5%，线性负载，<10%,非线性负载 | |
| 效率(峰值) | 93% | |
| 浪涌功率 | 6000VA，10个周期 | 10000VA,10个周期 |
| 切换时间 | 10ms(典型值） | |
电池
| 电池类型 | 铅酸电池/锂电池 | |
| 额定电压 | 24VDC | 48VDC |
| 充电电压 | 27VDC(默认值),24-29.2VDC可设范围 | 54VDC(默认值),48-58.4VDC 可设范围 |
| 过压保护值 | 30.2VDC | 60.5VDC |
| 额定放电电流 | 130A | 113.7A |
PV/AC充电
| PV充电类型 | MPPT | |
| 最大PV功率 | 5000W | 6000W |
| 最大PV开路电压 | 500VDC | |
| MPPT工作电压范围 | 120~450VDC | |
| 最大PV输入电流 | 18A | 27A |
| 最大PV充电电流 | 100A | |
| 最大AC充电电流 | 100A | |
| 最大电池充电电流 | 100A | |
其他
| 尺寸(WxDxH)(mm) | 300x115x380 | 345x115x375 |
| 净重(kg) | 6.6 | 9.2 |
| 运行温度范围 | -10C~50-C | |
| IP等级 | IP20 | |
| 保护 | 输入过欠压保护，输入过欠频保护，输出过载保护,输出短路保护,过温保护，风扇故障保护等 | |
| 通讯接口 | USB/RS485, dy contact,WiFi (选配） | |
