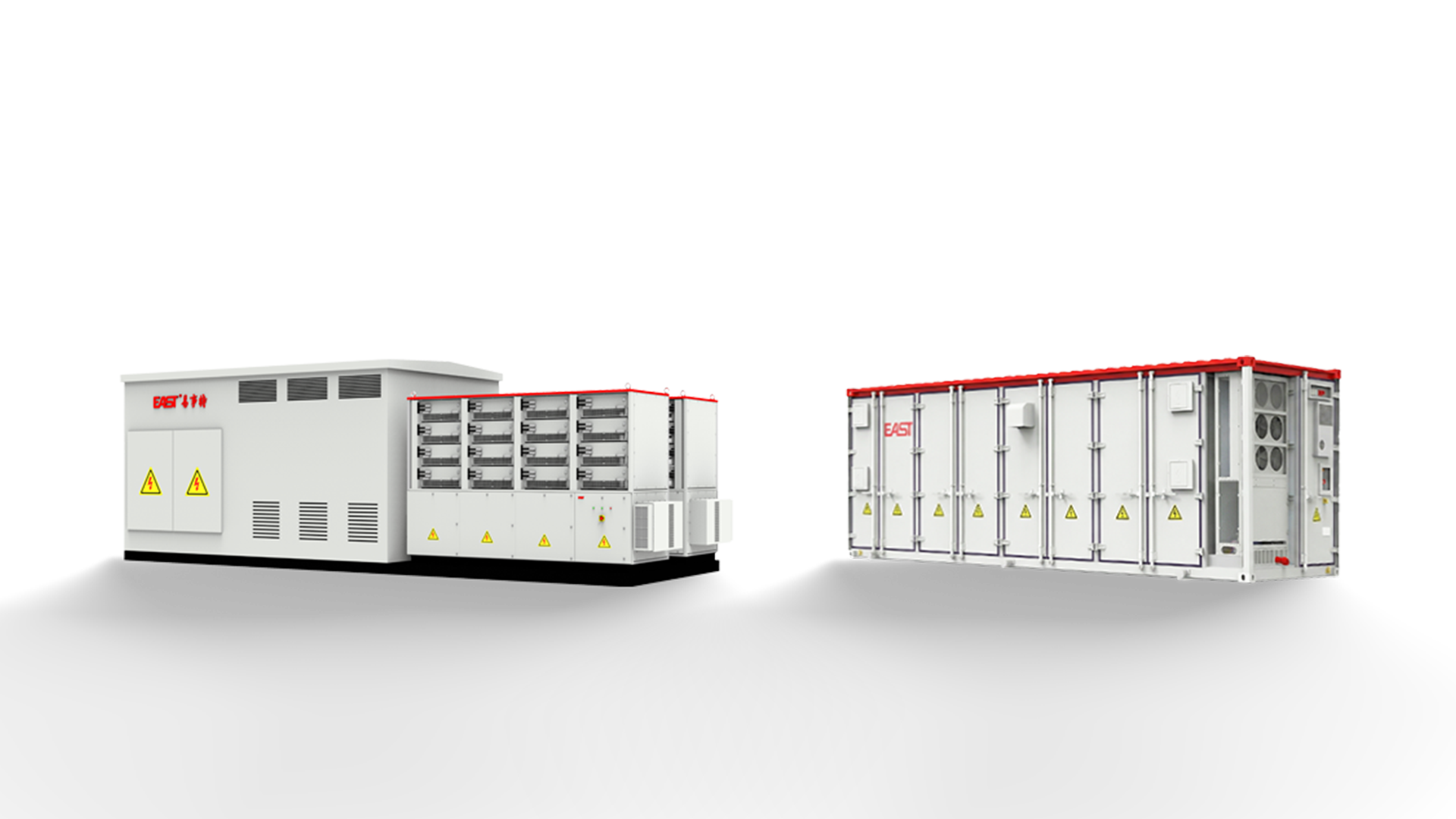

6.7MW/13.4MWh-2h
组串式液冷集装箱储能系统
产品优势
产品优势
技术参数
技术参数
| 产品规格 | 6.7MW/13.4MWh |
电池参数
| 电芯类型 | 3.2V/314Ah |
| 系统电池配置 | 416S16P*2 |
| 电池额定容量 | 13375.89kWh |
| 电池电压范围 | 1164.8V~1497.6V |
储能变流器参数
| 交流侧额定功率 | 6800kVA |
| 交流侧电压畸变率 | <3% (额定功率) |
| 直流分量 | ≤0.5% (额定功率) |
| 交流侧额定电压 | AC660V |
| 电网电压范围 | 561V~726V |
| 功率因数 | >99% (额定功率) |
| 无功功率可调范围 | -105%~105% |
| 额定电网频率 | 50Hz |
| 电网频率范围 | 45Hz~55Hz |
| 隔离方式 | 变压器隔离 |
变压器参数
| 额定功率 | 7200kVA |
| 电压变比 | 35kV/0.66/0.66kV |
| 组别 | Dy11y11 |
系统参数
| 变流升压一体机尺寸(宽x高x深) | 9000x3200x3400mm (干变) |
| 电池集装箱尺寸(宽x高x深) | 8000x2896x2438mm (x2) |
| 变流升压一体机重量 | 30T |
| 电池集装箱重量 | ≤58T (x2) |
| 防护/防腐等级 | IP54/C3 (C5可选) |
| 运行温度范围 | -30°C~60°C (>45°C降额) |
| 运行湿度范围 | 0%~95%(无冷凝) |
| 最高工作海拔 | 4000m (>3000m降额) |
| 电池温控方式 | 液冷 |
| 变流器冷却方式 | 智能风冷 |
| 消防系统(集装箱) | 全氟己酮+水消防 |
| 系统通讯接口 | LAN、光纤 |
| 对外系统通讯协议 | Modbus TCP, IEC61850 |
