5MW/10MWh-2h
5MW/20MWh-4h

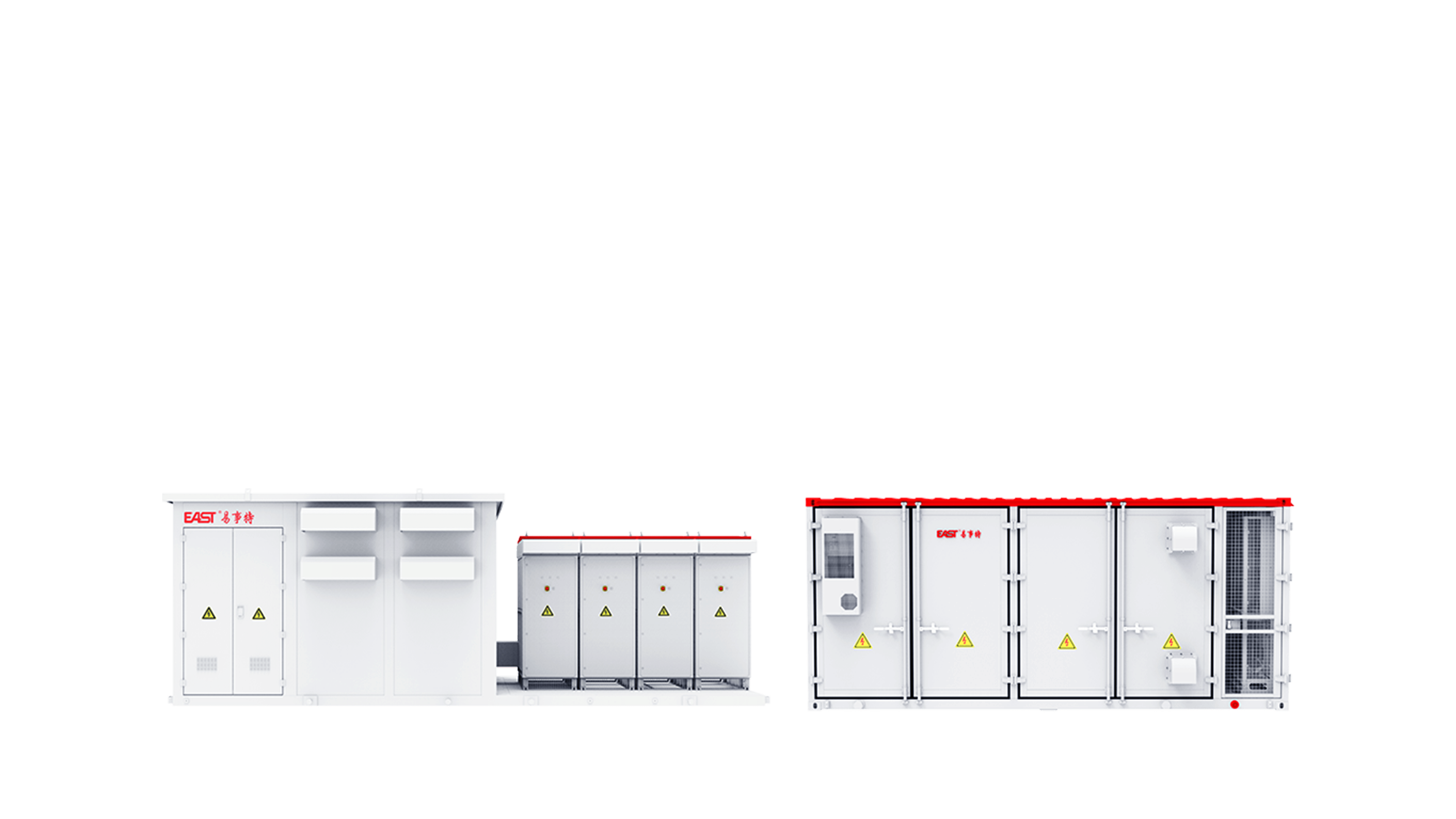

集中式液冷集装箱储能系统
产品优势
产品优势
技术参数
技术参数
| 产品规格 | 5MW/10MWh | 5MW/20MWh |
电池参数
| 电芯类型 | 3.2V/314Ah | |
| 系统电池配置 | 416S12P*2 | 416S12P*4 |
| 电池额定容量 | 10031.92kWh | 20063.84kWh |
| 电池电压范围 | 1164.8V~1497.6V |
|
储能变流器参数
| 交流侧额定功率 | 5000kVA | |
| 交流侧电压畸变率 | <3% (额定功率) | |
| 直流分量 | ≤0.5% (额定功率) | |
| 交流侧额定电压 | AC690V | |
| 电网电压范围 | 586.5V~759V | |
| 功率因数 | >99% (额定功率) | |
| 无功功率可调范围 | -105%~105% | |
| 额定电网频率 | 50Hz | |
| 电网频率范围 | 45HZ~55Hz | |
| 隔离方式 | 变压器隔离 | |
变压器参数
| 额定功率 | 5500kVA | |
| 电压变比 | 35kV/0.69kV | |
| 组别 | Dy11 | |
系统参数
| 变流升压一体机尺寸(宽x高x深) | 9000x3200x3400mm (干变) | |
| 电池集装箱尺寸(宽x高x深) | 6158x2896x2438mm (x2) | 6158x2896x2438mm (x4) |
| 变流升压一体机重量 | 25T | |
| 电池集装箱重量 | ≤42T(x2) | ≤42T(x4) |
| 防护/防腐等级 | IP54/C3 (C5可选) | |
| 运行温度范围 | -30°C~50°C(>45°C降额) | |
| 运行湿度范围 | 0%~95% (无冷凝) | |
| 最高工作海拔 | 4000m(>3000m降额) | |
| 电池温控方式 | 液冷 | |
| 变流器冷却方式 | 智能风冷 | |
| 消防系统(集装箱) | 全氟己酮/水 | |
| 系统通讯接口 | LAN | |
| 对外系统通讯协议 | IEC61850、 IEC104、 MODBUS-TCP |
|
