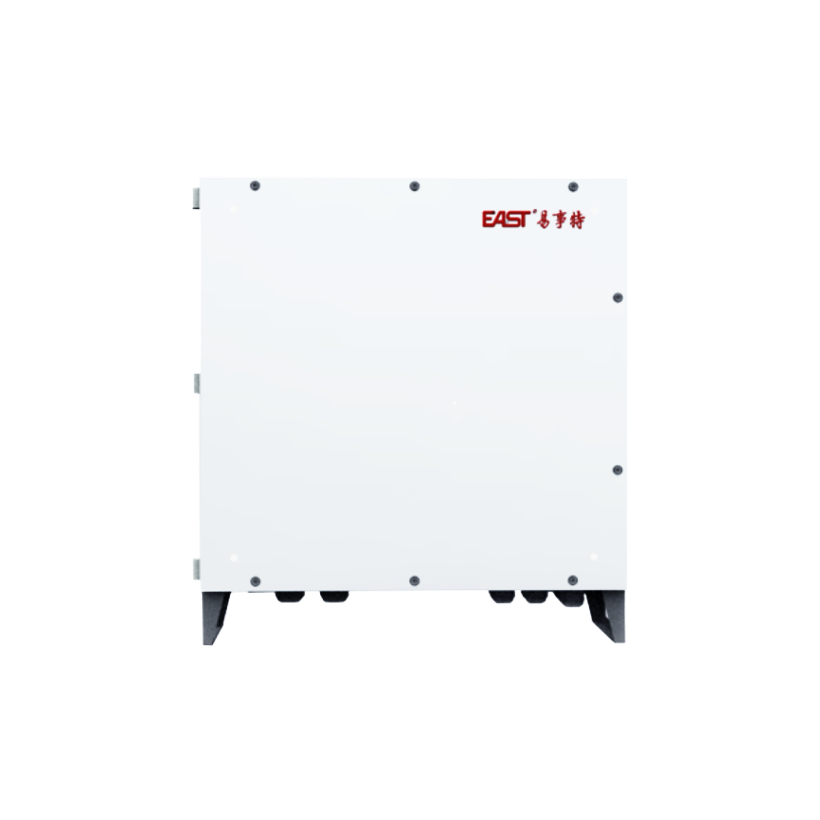

光伏通讯箱
连接逆变器、环境采集器、电表、箱变等多类设备，支持PLC、RS485、光纤及无线多种通讯方式，稳定对接运维后台，助力光伏系统高效管理。
联系我们
产品优势
产品优势
技术参数
技术参数
| 类别 | 参数 |
接口
| RS485 | 8路，波特率2400-115200bps (2路最大115200,6路最大38400) |
预留1路电表通讯，预留1路环境检测仪， 预留1路箱变变电站，2路电力载波集中控 制器(或2路逆变器),1路PID模块通讯， 1路调试口，1路预留 |
| 模拟量输入(AI) | 4路，1路0-12V,3路4mA-20mA | 预留(用于连接A型的环境监测传感器), 通讯箱连接防雷器告警输出 |
| 数字量输入(DI) | 4路，12Vdc,无源干接点信号接入 | 可用于连接DI型的电网调度命令或者告警信号 |
| 数字量输出(DO) | 6路，干接点(支持220Va.c/5A和 30Vdc/5A) |
继电器输出(NO+NC),6对常开/常闭触点 |
| 网 口 | 4路，百兆以太网口， RJ45 | / |
| SFP端口(以太网光口) | 2路，单模，干兆速率端口 | 组环网 |
输入
| 三相输入电压 | 640–920 VAC |
其它
| 功耗 | < 70 W |
输出
| PID输出电压 | 300–750 VDC |
PLC CCO相关技术参数
| PLC通讯波特率 | 38400bps | 默认38400bps,与数据采集器通讯采用 RS485接口 |
| PLC通信协议 | 透传 | |
| PLC调制方式 | OFDM(正交频分复用) | |
| PLC载波频率 | 2.441-5.615MHz | 0.7-12MHz(支持频段划分，默认频段1) |
| PLC最远传输距离 | 1000米 | 允许中继延长距离 |
| PLC CCO最大连接 PLC STA数量 |
20pes | 可超过20个，建议20个组网，透传延时 更低 |
其它
| PID输出电压 | 300Vd.c-750Vd.c |
