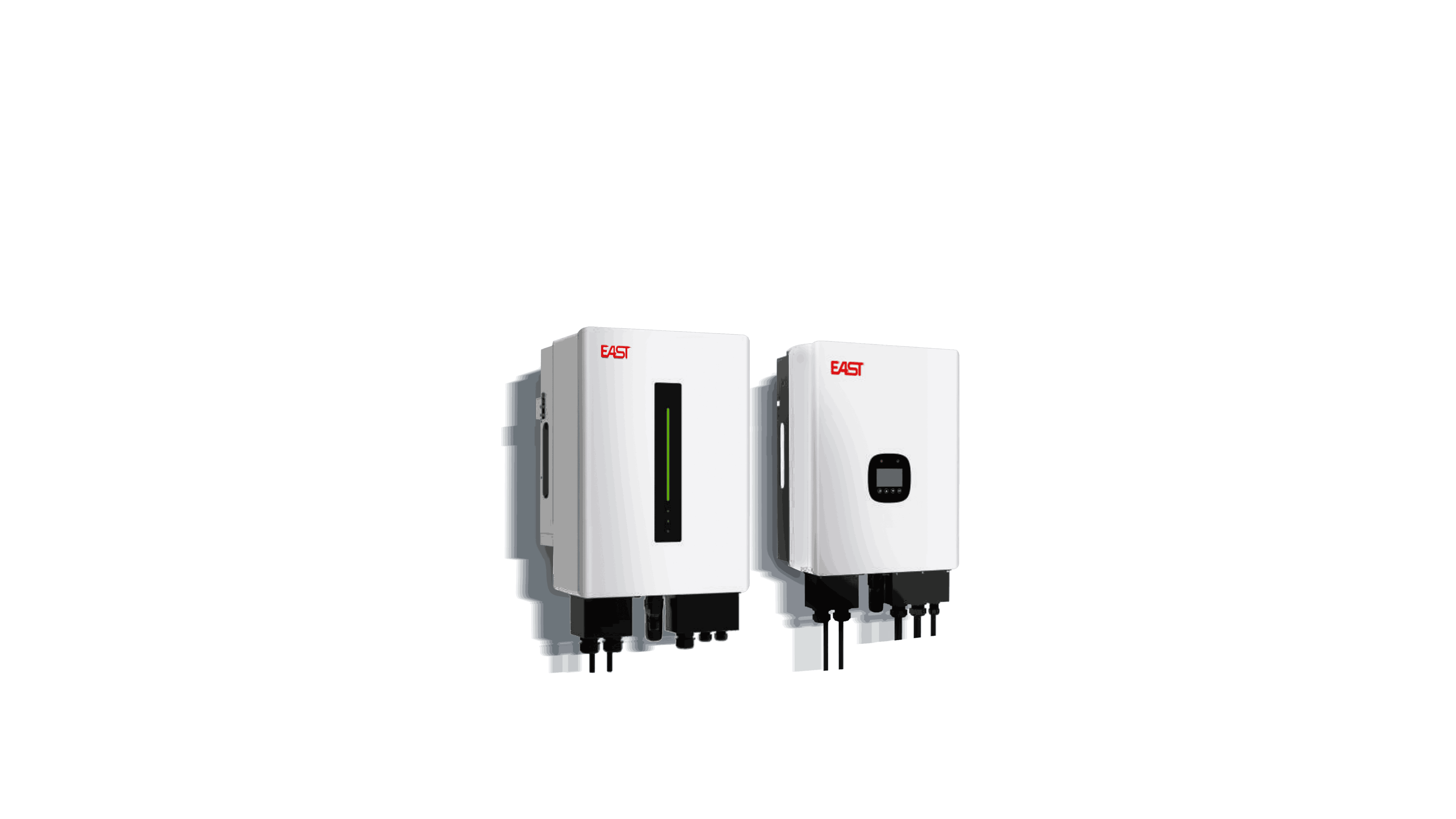

10kW/12kW
单相并离网逆变器
产品优势
产品优势
技术参数
技术参数
| 型号 | EAH10KSL | EAH12KSL |
PV输入参数
| 最大输入功率 | 18kW | 18kW |
| 最大开路电压 | 550Vdc | |
| 额定输入电压 | 360Vdc | |
| 启动电压 | 150Vdc | |
| 最小工作电压 | 100Vdc | |
| MPPT电压范围 | 100~540Vdc | |
| 全功率MPPT电压范围 | 300~500V | |
| 每个MPPT的最大输入电流 | 30A/30A | |
| 每个MPPT的最大短路电流 | 40A/40A | |
| MPPT数量 | 2 | |
| 每个MPPT输入串列数量 | 2/2 | |
电池输入参数
| 电池类型 | 锂离子电池/铅酸电池 | |
| 电压范围 | 42~58Vdc | |
| 最大充放电电流 | 180A/180A | 250A/250A |
交流输入输出参数(电网)
| 电网最大视在功率 | 15kVA | 18kVA |
| 最大输入电流 | 68.2A | 81.8A |
| 输入电压范围 | 184~276Vac | |
| 输入频率范围 | 50±5Hz | |
| 额定输出功率 | 10kW | 12kW |
| 最大输出视在功率 | 10kVA | 12kVA |
| 额定输出电压 | 1/N/PE, 220Vac/230Vac | |
| 额定输出频率 | 50Hz | |
| 额定输出电流 | 45.5A/43.5A | 54.5A/52.2A |
| 最大输出电流 | 45.5A | 54.5A |
| 功率因数 | >0.99(0.8超前~0.8滞后) | |
| THDI | ≤3%(@额定负载) | |
发电机输入
| 最大输入功率 | 10kW | 12kW |
| 最大输入电流 | 45.5A | 54.5A |
交流输出参数(后备负载)
| 额定输出功率 | 10kW | 12kW |
| 最大视在功率 | 10kVA | 12kVA |
| 额定输出电压 | 1/N/PE, 220Vac/230Vac | |
| 额定输出频率 | 50Hz | |
| 额定输出电流 | 45.5A/43.5A | 54.5A/52.2A |
| 最大输出电流 | 45.5A | 54.5A |
| THDV | <3%(线性负载) | |
| 切换时间 | ≤20ms | |
效率
| 最大效率 | 97.8% | |
| MPPT效率 | 99.9% | |
保护措施
| 保护 | 过压/欠压、过频/欠频、过载、输出短路、过温、剩余电流监测装置、输出过流、绝缘电阻检测、防孤岛、浪涌保护 | |
| 浪涌保护 | 直流II型/交流III型 | |
其他
| 尺寸(宽x高x深)(mm) | 450x600x270 | |
| 重量(kg) | 45 | |
| 拓扑 | 高频隔离(用于电池) | |
| IP防护等级 | IP66 | |
| 工作温度 | -25°C~+60°C | |
| 制冷模式 | 智能风冷 | |
| 海拔高度 | 3000m | |
| 噪声级(1m) | ≤55dB | |
| 安装方式 | 挂墙安装 | |
标准
| 安规 | IEC/EN 62109-1/-2,AS62109 | |
| 电磁兼容性 | EN 61000-6-1/-2/-3/-4 | |
| 并网 | NRS097-2-1:2017 | |
